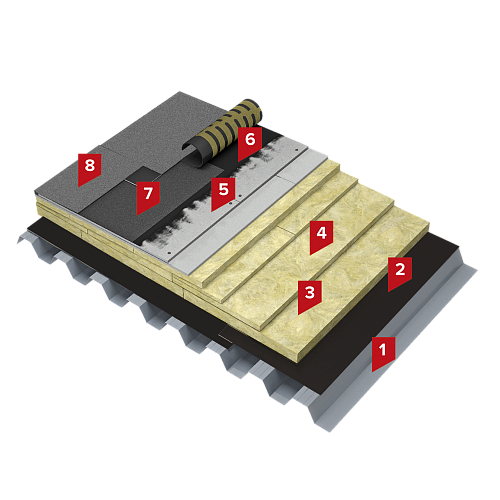

1. Сталевий оцинкований профільований лист
2. Пароізоляція HYDROBASE ULTRA П
3. Плити мінераловатні
4. Похилоутворюючий шар
з мінераловатного утеплювача
THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7%
THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2%
5. Збірна стяжка з двох шарів АЦЛ
6. Праймер бітумно-полімерний SWEETONDALE
7. Бітумно-полімерний матеріал що наплавляється,
з вентильованим прошарком
8. Бітумно-полімерний матеріал, що наплавляється
Система неексплуатованого даху по профільованому настилу зі збірною стяжкою.
Опис системи
В якості несучої основи системи SD ПОКРІВЛЯ ТИТАН застосовують профільований сталевий лист, на який укладають пароізоляційний шар. В даній системі в якості пароізоляційного шару застосовується матеріал HYDROBASE ULTRA П, що надійно захищає покрівельний пиріг від насичення парою, при цьому стійкий до можливих механічних пошкоджень в умовах монтажу.
У даній системі в якості теплоізоляції застосовуються плити мінераловатні THERMOWOOL ROOF PROF 160, що має достатню міцність на стиск, для укладання поверх неї збірної стяжки з АЦЛ.
Висока поверхнева міцність системи досягається за рахунок застосування в SD ПОКРІВЛЯ ТИТАН збірної стяжки з двох шарів АЦЛ. Для збільшення адгезії бітумно-полімерного матеріалу до поверхні і для того щоб не допустити викривлення, листи збірної стяжки повинні обов'язково ґрунтуватися з усіх боків бітумно-полімерним праймером SWEETONDALE

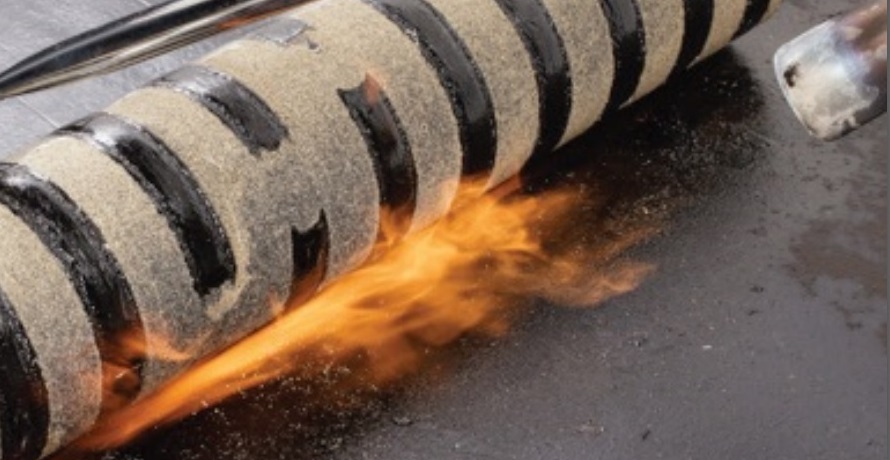

У системі використовується двошаровий "дихаючий" бітумно-полімерний покрівельний килим, який дозволяє уникнути утворення здуття на її поверхні, за рахунок застосування в якості нижнього шару спеціального матеріалу HYDROBASE VENT ЕПВ. Верхній шар бітумно-полімерного матеріалу HYDROBASE ELAST ЕКП наплавляється на нижній шар покрівлі.
Сфера застосування
Систему SD ПОКРІВЛЯ ТИТАН широко застосовують при швидкому зведені будівель і споруд.
Виконання робіт
Згідно з «Інструкцією з влаштування покрівлі з бітумно-полімерних рулонних матеріалів в покрівельних системах по несучій основі з профільованого листа».
-
