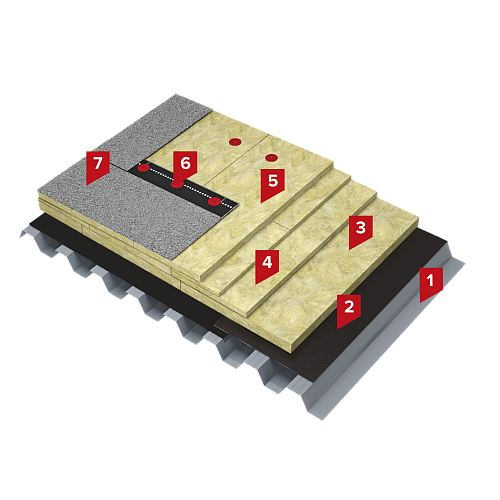

1. Сталевий оцинкований профільований лист
2. Пароізоляція HYDROBASE ULTRA П
3. Плити мінераловатні
4. Похилоутворюючий шар з мінераловатного утеплювача
THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7%
THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2%
5. Плити мінераловатні
6. Телескопічне кріплення
7. Бітумно-полімерний матеріал механічного кріплення
Система неексплуатованого даху по сталевому профільованому настилу з механічною фіксацією бітумно-полімерного покрівельного килима в один шар
Опис системи
В якості несучої основи системи SD ПОКРІВЛЯ СОЛО застосовують профільований сталевий лист, на який укладають пароізоляційний шар. В даній системі в якості пароізоляційного шару застосовується матеріал HYDROBASE ULTRA П, що надійно захищає покрівельний пиріг від насичення парою, при цьому стійкий до можливих механічних пошкоджень в умовах монтажу.
В якості утеплення застосовуються плити мінераловатні THERMOWOOL ROOF N EXTRA 100 для нижнього шару та THERMOWOOL ROOF V EXTRA 170 - жорсткіший утеплювач і застосовується в якості верхнього шару, функцією якого є перерозподіл зовнішнього навантаження на нижній шар утеплювача.
Покрівельний килим складається з одного шару бітумно-полімерного матеріалу HYDROBASE SOLO ЕКП. Матеріал кріпиться до основи механічно телескопічним кріпленням. Застосування механічного кріплення дозволяє збільшити швидкість монтажу, а завдяки застосуванню високоміцного армування бітумно-полімерної гідроізоляції система має високу поверхневу механічну міцність і надійність
Сфера застосування
Систему SD ПОКРІВЛЯ СОЛО широко застосовують при швидкому зведені будівель і споруд.
Виконання робіт
Згідно з «Інструкцією з влаштування покрівлі з бітумно-полімерних рулонних матеріалів в покрівельних системах по несучій основі з профільованого листа».
-
