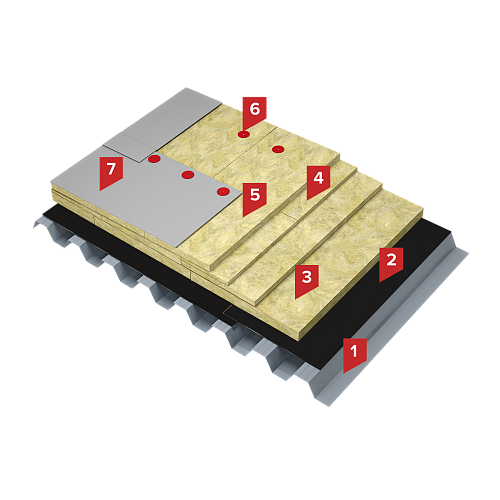

1. Сталевий оцинкований профільований лист
2. Пароізоляція HYDROBASE ULTRA П
3. Плити мінераловатні
4. Похилоутворюючий шар з мінераловатного утеплювача
THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7%
THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2%
5. Плити мінераловатні
6. Телескопічне кріплення
7. Полімерна мембрана
Система неексплуатованого даху по сталевому профільованому настилу, що має покрівельний килим з полімерної мембрани
Опис системи
В даній системі в якості пароізоляційного шару застосовується матеріал HYDROBASE ULTRA П, що надійно захищає покрівельний пиріг від насичення парою, при цьому стійкий до можливих механічних пошкоджень в умовах монтажу.
В якості утеплення застосовуються плити мінераловатні THERMOWOOL ROOF N EXTRA 100 для нижнього шару та THERMOWOOL ROOF V EXTRA 170 - жорсткіший утеплювач і застосовується в якості верхнього шару, функцією якого є перерозподіл зовнішнього навантаження на нижній шар утеплювача.
Покрівельний килим виконаний з полімерної мембрани. Елементи системи монтуються за допомогою механічної фіксації до основи, що значно збільшує швидкість монтажу.
Сфера застосування

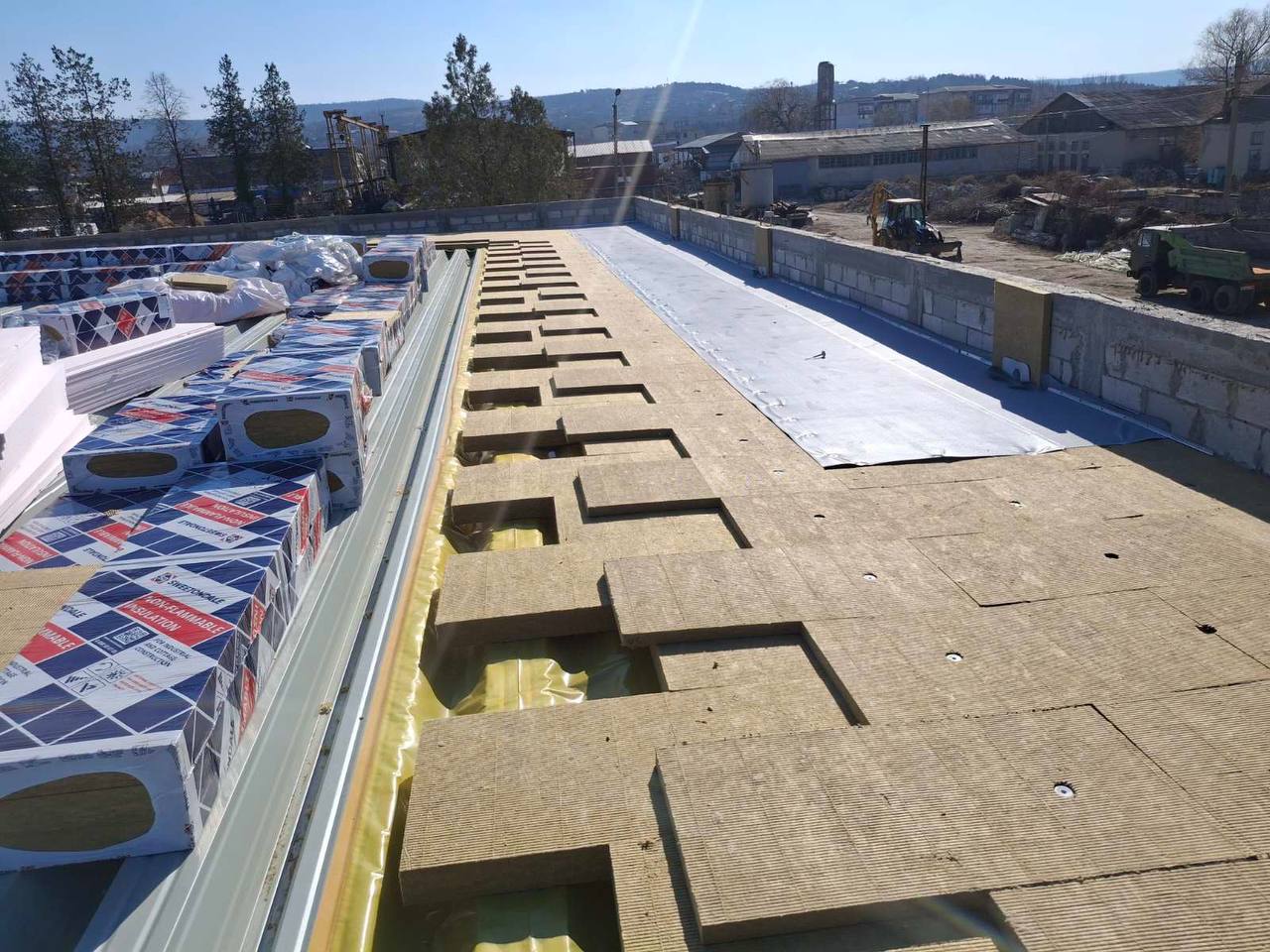

Систему SD ПОКРІВЛЯ КЛАССІК широко застосовують при швидкому зведені будівель і споруд.
Виконання робіт
Відповідно до ДСТУ-Н Б В.2.6-214:2016 «Настанова з улаштування та експлуатації дахів будинків, будівель і споруд»
-
АЛЬБОМ ТЕХНІЧНИХ РІШЕНЬ ПО ВЛАШТУВАННЮ СИСТЕМИ НЕЕКСПЛУАТОВАНОГО ДАХУ ПО СТАЛЕВОМУ ПРОФІЛЬОВАНОМУ НАСТИЛУ, ЩО МАЄ ПОКРІВЕЛЬНИЙ КИЛИМ З ПОЛІМЕРНОЇ МЕМБРАНИ
