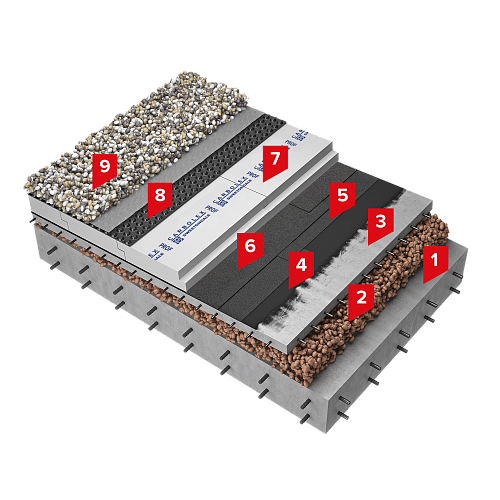

1. Залізобетонна основа
2. Похилоутворюючий шар з керамзитового гравію
3. Армована цементно-піщана стяжка
4. Праймер бітумний
5. Бітумно-полімерний матеріал,
що наплавляється HYDROBASE ELAST ЕПП
6. Бітумно-полімерний матеріал,
що наплавляється HYDROBASE ELAST ЕПП
7. Екструдований пінополістирол CARBOLEX PROF
8. Дренажна мембрана з геотикстилем
9. Баласт
Система неексплуатованого інверсійного даху по бетонній основі
Опис системи
У даній інверсійній системі роль паро- та гідроізоляції виконує бітумно-полімерний матеріал HYDROBASE ELAST ЕПП покладений у два шари.
В якості теплоізоляції застосовується екструдований пінополістирол XPS CABOLEX PROF, який має низьке водопоглинання і повністю зберігає свої теплоізоляційні властивості в умовах постійної наявності води в конструкції.
Для створення дренажного зазору і швидкого відводу води укладають шар голкопробивного геотекстилю між екструзійним пінополістиролом і бітумно-полімерним матеріалом.
В системі SD ПОКРІВЛЯ ІНВЕРС БАЛАСТ весь покрівельний пиріг утримується за рахунок власної ваги баласту.
Сфера застосування
Система SD ПОКРІВЛЯ ІНВЕРС БАЛАСТ застосовується для влаштування баластних неексплуатованих дахів за інверсійною схемою на житлових і громадських будівлях та спорудах. Таку систему зручно застосовувати для влаштування покрівлі в районах з постійно низькими температурами навколишнього середовища, а також на будівлях і спорудах з багаторівневим дахом.
Виконання робіт
Згідно з «Інструкцією з влаштування покрівлі з бітумно-полімерних рулонних матеріалів в покрівельних системах по залізобетонній несучій основі».
-
