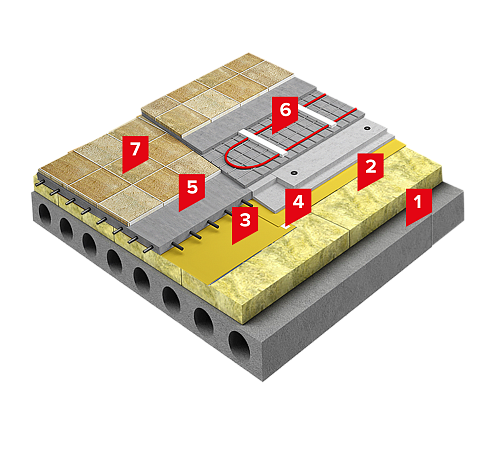

1. Плита перекриття
2. Плити з мінеральної вати
3. Плівка пароізоляційна 150 г / м²
4. Самоклейка стрічка
5. Цементно-піщана стяжка
6. Стяжка з нагрівальними елементами
7. Покриття підлоги - плитка
Система звукоізоляції міжповерхових
Опис системи
Конструкція «плаваючої підлоги» використовується для теплоізоляції та ізоляції ударного шуму, що передається по конструкціях будівлі.
До складу системи входить плита перекриття, звукоізоляційні плити THERMOWOOL FLOOR STANDARD 110, стяжка та чистове покриття підлоги. THERMOWOOL FLOOR STANDARD 110 являє собою негорючі гідрофобізовані теплозвукоізоляційні плити з кам'яної вати. Перед укладанням звукоізоляційного шару необхідно нарізати плити THERMOWOOL FLOOR STANDARD 110 на смуги для того, щоб зробити звукоізолюючу прокладку по всьому периметру підлоги на висоту покриття. Самі звукоізоляційні плити щільно укладаються по всій площині підлоги з розбіжкою швів.
Сфера застосування
Система SD ПІДЛОГА ПРОФ широко застосовується для теплозвукоізоляції перекриттів житлових, громадських та адміністративних будівель.
Виконання робіт
Згідно Інструкцій з монтажу SWEETONDALE
Таблиця 1- Індекси ізоляції ударного шуму
|
Конструкція |
Вид стяжки |
Товщина звукоізоляційного шару з кам'яної вати, мм |
∆Lnw, дБ |
|
1 |
Ц/П |
30 |
36 |
|
2 |
Ц/П |
40 |
38 |
|
3 |
Ц/П |
50 |
39 |
|
4 |
збірна стяжка |
30 |
34 |
|
5 |
збірна стяжка |
40 |
36 |
|
6 |
збірна стяжка |
50 |
37 |
-
Технічний лист
Завантажити (221 Кб)
-
АЛЬБОМ ТЕХНІЧНИХ РІШЕНЬ ПО ВЛАШТУВАННЮ СИСТЕМИ ЗВУКОІЗОЛЯЦІЇ МІЖПОВЕРХОВИХ ПЕРЕКРИТТІВ
Завантажити (419 Кб)
