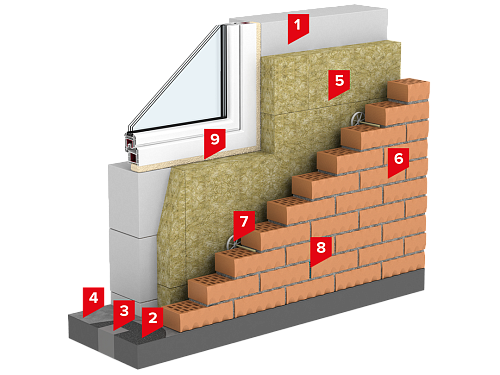

1. Навантажувана/самонавантажувана частина стін
2. Опорне перекриття з системою «термовкладок»
3. Екструзійний пінополістирол CARBON PROF
4. Гідроізоляційна відсічка - БІКРОЕЛАСТ ЕПП
5. Плити з кам'яної вати ТЕХНОБЛОК
6. Облицювальна цегла
7. Гнучкі базальтопластикові зв'язки з фіксатором зазору
8. Припливно-витяжні отвори (вертикальні шви)
9. Піна монтажна
Система фасаду шарової кладки з облицюванням декоративною цеглою
Опис системи:
Класичний вид фасаду надає цегляне облицювання, при цьому конструкція є вентильованою, що дозволяє не накопичувати конденсат в утеплювачі.
При багатоповерховому будівництві система опирається на міжповерхове перекриття. Для попередження утворення суцільного містка холоду в перекриття при монолітних роботах вставляються термовкладки з екструзійного пінополістиролу XPS CARBON PROF. У малоповерховому будівництві (висотою до 9 м) систему можна зводити як несучий елемент будівлі. В такому випадку перекриття спираються на внутрішню частину стіни, зовнішня кладка зводиться безперервно на висоту будівлі, а в системі термовкладок зникає необхідність.
Теплоізоляційний матеріал даної системи повинен мати гарну паропроникність і жорсткість. Даним вимогам відповідають теплоізоляційні плити ТЕХНОБЛОК. Для запобігання обвалення зовнішньої версти (кладки), її з'єднують з внутрішньою верствою гнучкими в'язями з базальтопластику. Цей елемент додатково підтримує утеплювач у проектному положенні. Термін служби системи перевищує 50 років.
Сфера застосування:
Система SD-ФАСАД Стандарт застосовується в якості самонесучої огороджувальної конструкції у монолітно-каркасних будинках житлового або адміністративно-побутового призначення. У малоповерховому будівництві в якості несучої огороджувальної конструкції.
Виконання робіт:
Згідно з «Рекомендаціями щодо проектування теплоізоляції огороджувальних конструкцій житлових, громадських та промислових будинків на основі теплоізоляційних виробів».
-
