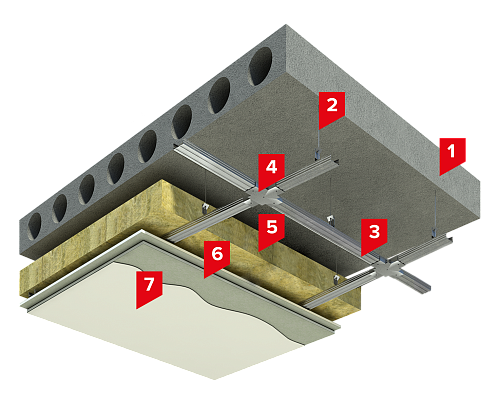

1. Плита перекриття
2. Анкерний підвіс
3. Стельовий профіль
4. З'єднувач профілів
5. Плити мінераловатні
6. Обшивка ГКЛ або ГВЛ
7. Чистове оздоблення приміщення
Система звукоізоляції міжповерхових перекриттів
Опис системи
Система підвісної стелі дозволяє приховати різні комунікації, що знаходяться безпосередньо під перекриттям, тим самим забезпечує відповідний акустичний і візуальний комфорт приміщення.
В якості звукоізоляційного матеріалу в системі SD СТЕЛЯ АКУСТИК застосовуються плити THERMOWOOL ACOUSTIC 40. В облицюванні використовуються ГКЛ або ГВЛ, які встановлюються на стельових профілях. Для кріплення стельових профілів до плити перекриття використовують підвіси, які дозволяють усунути нерівності основи.
Звукоізолююча здатність системи відображена в табл. 1.
Таблиця №1 - Індекси ізоляції повітряного шуму
|
Конструкція основи |
Обшивка з листів ГКЛ |
Товщина звукоізоляційного шару THERMOWOOL ACOUSTIC 40, мм |
Rw, дБ |
|
перекриття, 160 мм |
- |
- |
52 |
|
перекриття, 160 мм |
один шар |
50 |
60 |
|
перекриття, 160 мм |
два шари |
50 |
62 |
|
перекриття, 160 мм |
один шар |
100 |
62 |
|
перекриття, 160 мм |
два шари |
100 |
64 |
Сфера застосування
Система SD СТЕЛЯ АКУСТИК застосовується для зниження рівня повітряного шуму, що проходить через міжповерхове перекриття.
Виконання робіт
Згідно Інструкцій з монтажу SWEETONDALE
-
Технічний лист SD СТЕЛЯ АКУСТИК
